Huawei Hg521 Wi-fi Modem'e Anten Takılırmı?


Konu 90 günden eski olduğu için geçerliliğini yitirmiş olabilir!

  • Please log in to reply
Bu konuya 10 yanıt gönderildi

#1 ch4ylak

ch4ylak

    Aramıza hoşgeldin

  • Aramıza hoşgeldin
  • 22 İleti
  • Nereden: Ankara
  • İlgi alanı: Modifikasyonlar

Yazma tarihi: 25 January 2011 - 12:43 AM

Resmi ekleyen
Resmi ekleyen

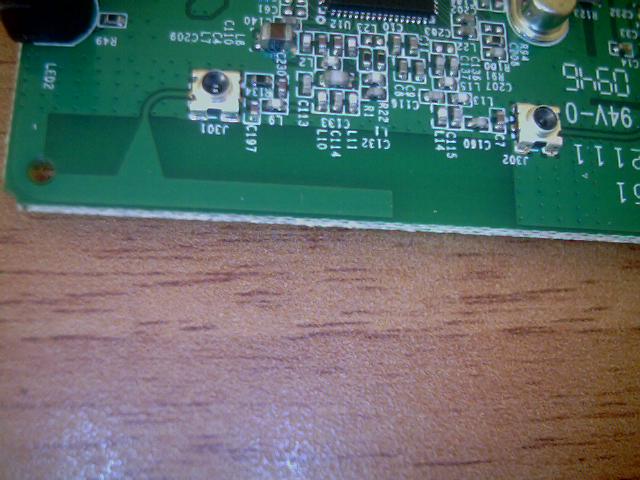

modemin iç resimleri bunlar benim yapmak istediğim olay pigtail ile çıkış alıp ufak bi anten girip
yayın gücünü biraz daha olsun arttırmak mümkünmüdür?
veya nasıl yayın gücünü arttırırım yansıtıcı filan işe yararmı ?
gavurlar sineklikler vb malzemeler ile değişik şeyler yapmışlar bu tür şeyler ile bende yayını arttırabilirmiyim?

(bu pigtail kabloyu konya sokakta bulabilirmiyim sanki bi kaç kere gördüm gibime geliyor)
(bu wi-fi işine yeni yeni adım atıyorum yanlışım varsa affola)
Teşekkürler, saygılar
  • 0

#2 dereli67

dereli67

    Sadık Üye

  • Sadık Üye
  • 723 İleti
  • Nereden: Zonguldak
  • İlgi alanı: Antenler

Yazma tarihi: 25 January 2011 - 05:13 PM



http://www.wifi-turk.com/forum/index.php?showforum=79

Konu dereli67 tarafından 25 January 2011 - 05:16 PM tarih ve saatinde düzenlenmiştir

  • 0
Karanlık Aydınlıktan, Yalan Doğrudan Kaçar.
Güneş Yalnız da Olsa Etrafa Işık Saçar. Üzülme..!
Doğruların Kaderidir Yalnızlık...
Kargalar Sürü ile Kartallar Yalnız Uçar......

#3 ch4ylak

ch4ylak

    Aramıza hoşgeldin

  • Aramıza hoşgeldin
  • 22 İleti
  • Nereden: Ankara
  • İlgi alanı: Modifikasyonlar

Yazma tarihi: 25 January 2011 - 05:52 PM

http://www.wifi-turk.com/forum/index.php?showforum=79

peki kaç DBi'lık bir anten olmalı bu ufak wi-fi modem kaça kadar destekler elbet bi oranı vardır :)
veya tavsiye ettiğiniz bir anten varmı, pigtail kablo ile sorunum çözülmezmi :)


Edit;

bakınız; Resmi ekleyen

dediğim gibi yapsam olurmu mümkün değil çünkü kırmızı noktadan almak,
en iyisi üçgenni alttarafa giden yolunu 2,3 maket bıçağı darbesiyle iptal edebiliriz ve canlıyı üçgenden şaseyi siyah yuvarlak noktadan alırız?
modem şuan açık halde ve karşımda nasıl anlatsam koydukları pcb anten bile çok ufak, resimde büyük gözüküyor :D



bakınız dediğim bu Resmi ekleyen

Konu ch4ylak tarafından 25 January 2011 - 06:33 PM tarih ve saatinde düzenlenmiştir

  • 0

#4 dereli67

dereli67

    Sadık Üye

  • Sadık Üye
  • 723 İleti
  • Nereden: Zonguldak
  • İlgi alanı: Antenler

Yazma tarihi: 25 January 2011 - 06:32 PM

orada ki konnektor yuvası pintail kabloya uygun değil..
3 seçeneğin var.

1. si http://image5.sahibinden.com/photos/11/43/09/231143090id.jpg pintail kablodan alıp, U.Fİ denilen yeri keseceksin.
Anten konnektorunu de modemın dış kasasına sabitleyeceksin..

2. si; burada ki gibi bozuk bi modemin antenlerini söküp yine aynı şekilde lehimleyerek yapabilirsin.

3. sü; burada ki sma konnektorden alıp yine aynı şekilde board üzerine lehimleyeceksin.. Tabi konnektorün ucu modemin kasasının dışına cıkacak...



Anten kazancı ne kadar iyi olursa, modemin o kadar iyi iş yapar.. 3dbi - 5dbi takacaksın gibi bi sınırlama yok..

Ayrıca, bu konuya da bi göz atın derim. http://www.wifi-turk...?showtopic=2597




Edit: Evet siyah ile işaretlediğin yerden de olur.. Orada ki olu kesmemizde ki maksat, Canlı uç ile şaseyi birbirinden ayrıarak modem üzerinde ki anteni safdışı bırakmak....

Lehimlemek için, büyük yeri kullanmak daha mantıklı olur.. Kolay geldin.

Konu dereli67 tarafından 25 January 2011 - 06:39 PM tarih ve saatinde düzenlenmiştir

  • 0
Karanlık Aydınlıktan, Yalan Doğrudan Kaçar.
Güneş Yalnız da Olsa Etrafa Işık Saçar. Üzülme..!
Doğruların Kaderidir Yalnızlık...
Kargalar Sürü ile Kartallar Yalnız Uçar......

#5 ch4ylak

ch4ylak

    Aramıza hoşgeldin

  • Aramıza hoşgeldin
  • 22 İleti
  • Nereden: Ankara
  • İlgi alanı: Modifikasyonlar

Yazma tarihi: 26 January 2011 - 05:14 PM

orada ki konnektor yuvası pintail kabloya uygun değil..
3 seçeneğin var.

1. si http://image5.sahibinden.com/photos/11/43/09/231143090id.jpg pintail kablodan alıp, U.Fİ denilen yeri keseceksin.
Anten konnektorunu de modemın dış kasasına sabitleyeceksin..

2. si; burada ki gibi bozuk bi modemin antenlerini söküp yine aynı şekilde lehimleyerek yapabilirsin.

3. sü; burada ki sma konnektorden alıp yine aynı şekilde board üzerine lehimleyeceksin.. Tabi konnektorün ucu modemin kasasının dışına cıkacak...
Anten kazancı ne kadar iyi olursa, modemin o kadar iyi iş yapar.. 3dbi - 5dbi takacaksın gibi bi sınırlama yok..

Ayrıca, bu konuya da bi göz atın derim. http://www.wifi-turk...?showtopic=2597
Edit: Evet siyah ile işaretlediğin yerden de olur.. Orada ki olu kesmemizde ki maksat, Canlı uç ile şaseyi birbirinden ayrıarak modem üzerinde ki anteni safdışı bırakmak....

Lehimlemek için, büyük yeri kullanmak daha mantıklı olur.. Kolay geldin.


Teşekkürler hocam ben alttaki yöntemi uygulayacağım ama bu kabloyu nerden bulabilirim ?
(Ankara)

http://image5.sahibinden.com/photos/11/43/09/231143090id.jpg
  • 0

#6 cemal kunt

cemal kunt

    Sadık Üye

  • Sadık Üye
  • 564 İleti
  • Nereden: Belirsiz
  • İlgi alanı: Yazılımlar

Yazma tarihi: 26 January 2011 - 08:22 PM

Teşekkürler hocam ben alttaki yöntemi uygulayacağım ama bu kabloyu nerden bulabilirim ?
(Ankara)

http://image5.sahibinden.com/photos/11/43/09/231143090id.jpg

Hocam Ankarada Konya sokak var oraya bakmakta yarar var diye düşünüyorum...

Saygılar....
  • 0
Mum Yanındaki Mumu Tutuşturmakla Işığını Kaybetmez

#7 ch4ylak

ch4ylak

    Aramıza hoşgeldin

  • Aramıza hoşgeldin
  • 22 İleti
  • Nereden: Ankara
  • İlgi alanı: Modifikasyonlar

Yazma tarihi: 26 January 2011 - 09:34 PM

konya sokağı biliyorum parça almaya az gitmedik,
herhangi bir dükkan önerirmisiniz yoksa hangi isimle alacağım bu kabloyu söylediğim zaman anlayacakları bir ismi varmıdır teşekkürler,saygılar.

Edit

; Resmi ekleyen
kablo bu sanırım

veya bu tür işler yapan bu tür wifi parçaları konnektörleri satan bildiğiniz biryer varmı konya sokakta

-
yada pcb anteni kazıyıp, iptal edip http://www.wifi-turk...a...ost&id=3541
direk ufak konnektöre yukarıdaki kabloyla bağlantı mümkünmüdür benim için en iyi ve en kolay yol sanırım bu

Konu ch4ylak tarafından 26 January 2011 - 09:58 PM tarih ve saatinde düzenlenmiştir

  • 0

#8 cemal kunt

cemal kunt

    Sadık Üye

  • Sadık Üye
  • 564 İleti
  • Nereden: Belirsiz
  • İlgi alanı: Yazılımlar

Yazma tarihi: 26 January 2011 - 09:43 PM

konya sokağı biliyorum parça almaya az gitmedik,
herhangi bir dükkan önerirmisiniz yoksa hangi isimle alacağım bu kabloyu söylediğim zaman anlayacakları bir ismi varmıdır teşekkürler,saygılar.

Hocam Pıgtaıl Kablo dersen anlarlar.genelde rg-58 vardır en ucuzu:D.Valla ben kendim denizlide yaşadığım için ve hiç Ankaraya gitmemiş biri olarak ancak bu kadar bilebiliyorum:DKeşke dükkan ismi falan bilseydimde yardımcı olabilseydim;)

Saygılar...

Konu cemal kunt tarafından 26 January 2011 - 09:48 PM tarih ve saatinde düzenlenmiştir

  • 0
Mum Yanındaki Mumu Tutuşturmakla Işığını Kaybetmez

#9 dereli67

dereli67

    Sadık Üye

  • Sadık Üye
  • 723 İleti
  • Nereden: Zonguldak
  • İlgi alanı: Antenler

Yazma tarihi: 26 January 2011 - 10:39 PM

konya sokağı biliyorum parça almaya az gitmedik,
herhangi bir dükkan önerirmisiniz yoksa hangi isimle alacağım bu kabloyu söylediğim zaman anlayacakları bir ismi varmıdır teşekkürler,saygılar.

Edit

; Resmi ekleyen
kablo bu sanırım

veya bu tür işler yapan bu tür wifi parçaları konnektörleri satan bildiğiniz biryer varmı konya sokakta

-
yada pcb anteni kazıyıp, iptal edip http://www.wifi-turk...a...ost&id=3541
direk ufak konnektöre yukarıdaki kabloyla bağlantı mümkünmüdür benim için en iyi ve en kolay yol sanırım bu




İlla bu kablodan olmasına gerek yok arkadaşlar.. Eğer, board üzerinde çalışma yapacagınız yer ile modemin dış kasası ( plastıkten soz edıorum) çok yakın sadece konnektor takarak kurtarıyorsa, konnektor ile işinizzi gorursunuz
  • 0
Karanlık Aydınlıktan, Yalan Doğrudan Kaçar.
Güneş Yalnız da Olsa Etrafa Işık Saçar. Üzülme..!
Doğruların Kaderidir Yalnızlık...
Kargalar Sürü ile Kartallar Yalnız Uçar......

#10 ch4ylak

ch4ylak

    Aramıza hoşgeldin

  • Aramıza hoşgeldin
  • 22 İleti
  • Nereden: Ankara
  • İlgi alanı: Modifikasyonlar

Yazma tarihi: 26 January 2011 - 11:55 PM

İlla bu kablodan olmasına gerek yok arkadaşlar.. Eğer, board üzerinde çalışma yapacagınız yer ile modemin dış kasası ( plastıkten soz edıorum) çok yakın sadece konnektor takarak kurtarıyorsa, konnektor ile işinizzi gorursunuz

teşekkürler hocam konnektörü yarın gidip alacağım "pcb sma konnektör" erkekmi olacak dişimi

genellikle antenler bildiğim kadarı ile dişi oluyor ?

bakınız;
Resmi ekleyen erkek diye tabir edilen
Resmi ekleyen bunada dişi diyorlar, sadece dışları aynı ama ben dişide alsam ufak bi bakır parçası ile sorunu çözerim diye düşünüyorum :wacko:

(kusuruma bakmayın bu kadar uzatıyorum ama bişeyler öğrenmeye çalışıyoruz, saygılar)
